高速鋼是一種具有高硬度、高耐磨性和高耐熱性的工具鋼，又稱高速工具鋼或鋒鋼，俗稱白鋼。高速鋼是美國的f.w.泰勒和m.懷特于1898年創(chuàng)制的。高速鋼的工藝性能好，強度和韌性配合好，因此主要用來制造復雜的薄刃和耐沖擊的金屬切削*具，也可制造高溫軸承和冷擠壓模具等。除用熔煉方法生產(chǎn)的高速鋼外，20世紀60年代以后又出現(xiàn)了粉末冶金高速鋼，它的優(yōu)點是避免了熔煉法生產(chǎn)所造成的碳化物偏析而引起機械性能降低和熱處理變形。
落地式火花直讀
光譜儀MAXx，測定固體樣品中多元素含量時非常方便而快速，樣品激發(fā)時間短，耗氬量少。本文利用直讀光譜儀SPECTROMAXx測定高速工具鋼中硅、錳、磷、硫、絡、釩、鎳、鎢和鉬。
1.實驗部分
1.1儀器
落地式火花直讀光譜儀MAXx

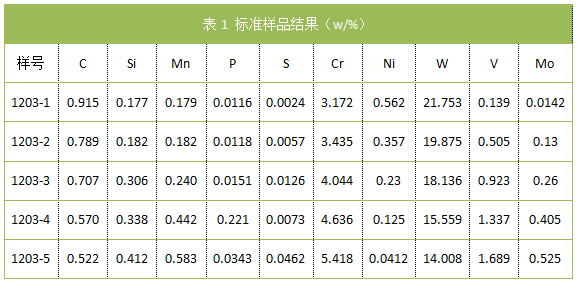

1.2工作曲線繪制 將五個同廠家的高速工具鋼標準樣在砂輪或磨床上磨平打光,任取一標準樣分別作預燃曲線和曝光曲線,以確定試樣的最佳分折參數(shù)。通過測定其最佳分析參數(shù)為:沖洗2s，預燃7s，曝光7s。然后將五個標樣依次激發(fā),測定各元素的譜線相對強度,利用軟件分析程序,對譜線進行基體校正和干擾校正，儀器自動繪制工作曲線。高速工具鋼標準樣品結果見表1。
2.結果與討論
方法的準確度和精密度與分析結果
我們利用已校好的工作曲線對試樣BHG80-5、BHG80-6高速工具鋼進行分析，其處理結果見表2，其相對誤差與相對標準偏差(RSD)均小于規(guī)定的允許值，結果表明方法的準確度和精密度較好。
3.結論 落地式火花直讀光譜儀MAXx，測定固體樣品中多元素含量時非常方便而快速，樣品激發(fā)時間短，耗氬量少。以鐵元素做內(nèi)標，對譜線進行基體和干擾校正，所得分析結果基本和標準值一致。
020-87026501
全國服務熱線
掃一掃 微信二維碼
